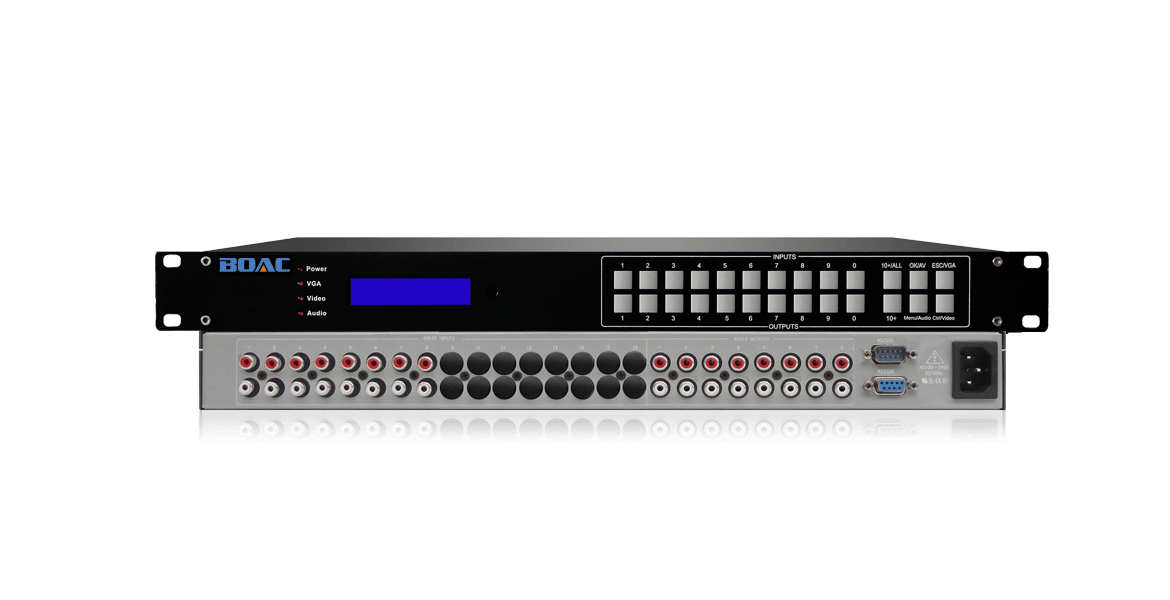

模擬音頻矩陣切換器

產品簡介

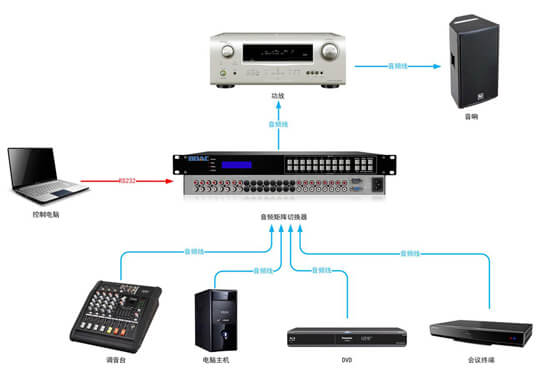

伯奧克系列音頻矩陣切換器是一款高性能的專業立體聲音頻信號切換設備，用于多立體音頻信號輸入輸出交叉切換，可將多路信號從輸入通道切換輸送到輸出通道中的任一通道上，并且輸出通道間彼此獨立。提供獨立的音頻輸入、輸出端子，每路音頻信號單獨傳輸，單獨切換，使立體聲音頻信號能高保真輸出。音頻矩陣廣泛用于智能化會議室，禮堂，酒店，機場及車站等場所。

接口: RCA/鳳凰端子
頻率響應：20 Hz ~ 20 kHz
總諧波失真:0.05%
機箱:1-12U標準機架式

產品特性

最大支持128路信號輸入輸出

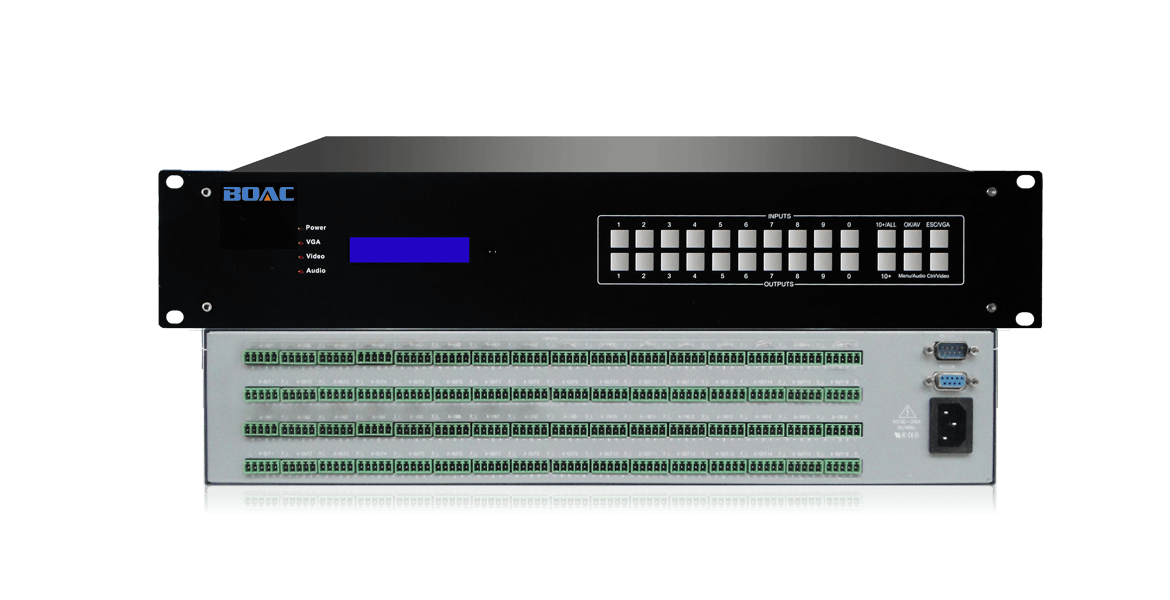

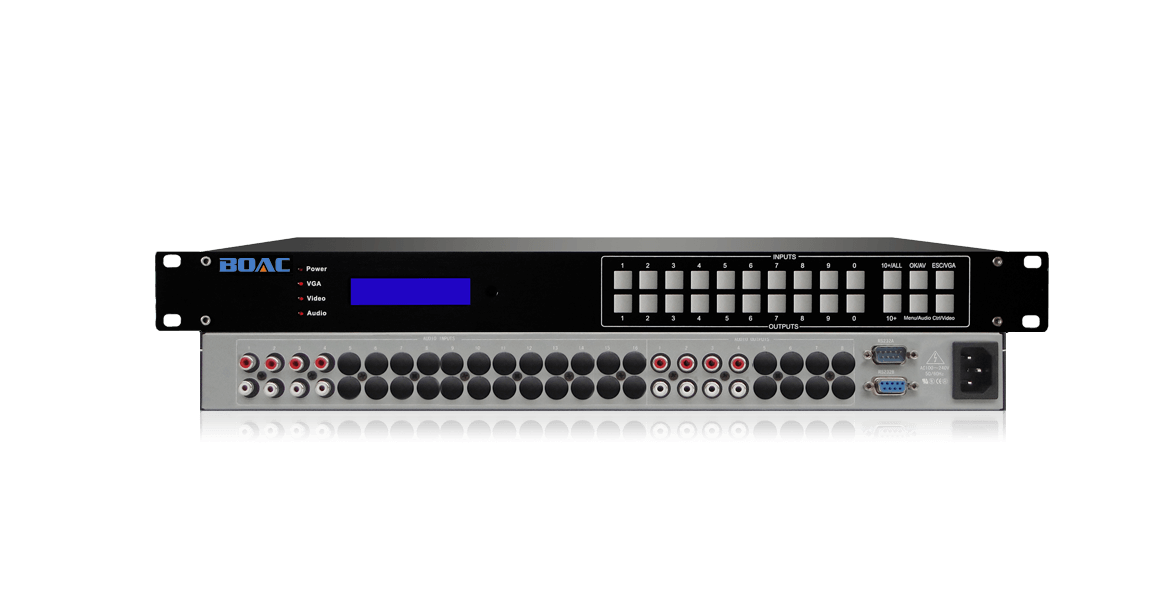

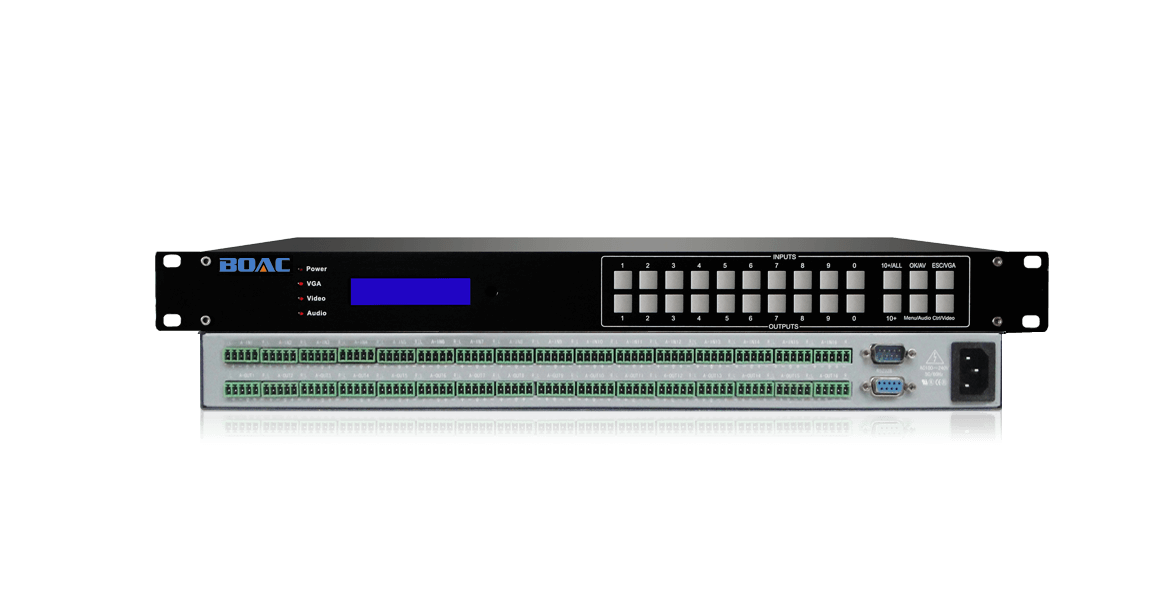

支持4/8/16/32/64/128路音頻信號作為輸入和輸出。(64路以上需定制)

抑制環境噪聲

輸入、輸出帶緩沖設計，增強了抗沖擊及輸出能力；音頻輸入輸出采用平衡方式，大大提高了抗干擾能力，有效延長了傳輸距離；

靈活強大的分區設置

內嵌智能控制，采用了獨特的處理方式，大大提高了設備的切換速度，實現了指令之間不需等待的快速控制；

自動輪循功能

自帶輪巡功能，可根據用戶需求進行輪循切換，用戶可設置輪巡開關、輪巡時間與輪巡通道等參數，滿足您的各種顯示需求；

用戶自定義方案儲存與調用

提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；

掉電保護

所謂斷電保護功能，即切換設備在正常工作時可存儲最后的通道切換命令，當因突發情況發生斷電后，設備仍將保存此命令，待接電后設備自動恢復為原有的切換狀態。

產品參數

基本參數：

增率　　　　　　　　　　　　　　　　　　　0 dB
頻率響應　　　　　　　　　　　　　　　　　20 Hz ~ 20 kHz
總諧波失真　　　　　　　　　　　　　　　　0.05%
共態抑制比　　　　　　　　　　　　　　　　>75dB @: 20 Hz ~ 20 kHz

音頻接口：

信號類型　　　　　　　　　　　　　　　　　立體聲，非平衡
接口類型　　　　　　　　　　　　　　　　　RCA/鳳凰端子接口
輸入最大電平　　　　　　　　　　　　　　　+19.5dBu
輸入阻抗　　　　　　　　　　　　　　　　　>10KΩ
輸出阻抗　　　　　　　　　　　　　　　　　>50Ω

控制類型：

控制方式　　　　　　　　　　　　　　　　　面板、遙控、軟件
面板按　　　　　　　　　　　　　　　　　　觸點
控制接口　　　　　　　　　　　　　　　　　RS-232(DB9)
波特率與協議波特率　　　　　　　　　　　　9600
數據位　　　　　　　　　　　　　　　　　　8位
停止位　　　　　　　　　　　　　　　　　　1位，無奇偶校驗位
串行控制口結構　　　　　　　　　　　　　　2=TX，3=RX，5=GND
TCP/ IP 接口　　　　　　　　　　　　　　　RJ45
網絡控制協議　　　　　　　　　　　　　　　UDP;TCP/IP

產品規格:

電源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作溫度　　　　　　　　　　　　　　　　 0℃-50℃
相對環境濕度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　標準機架式1-12U
