DVI切換器

產品簡介

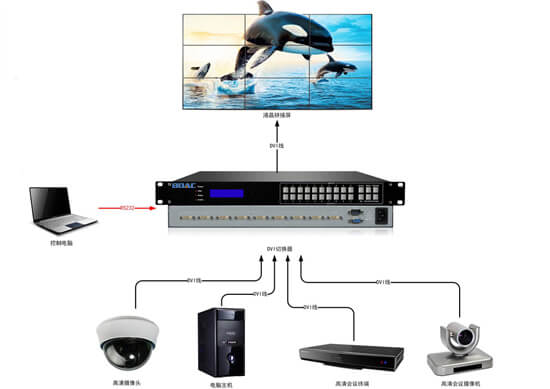

伯奧克DVI切換器是指多路DVI輸入信號一路輸出DVI信號，這些DVI數字輸出信號可以用標準的DVI電纜傳輸最遠至5米。對于需要更長傳輸距離的應用，采用專利設計的高性能數字視頻電纜能將DVI信號傳輸最遠25米。DVI切換器可以實現在多個輸入DVI信號中選擇任意1路DVI信號輸出，對傳輸?shù)膱D像信號進行切換、重復、加工和復制。它可以對多路視頻信號進行自動或手動控制，使一個顯示器能顯示多臺攝像機信號。

接口: DVI
帶寬：4.95Gbps
分辨率: 1080p
機箱:桌面式/1-4U標準機架式

產品特性

最大支持64路信號輸入

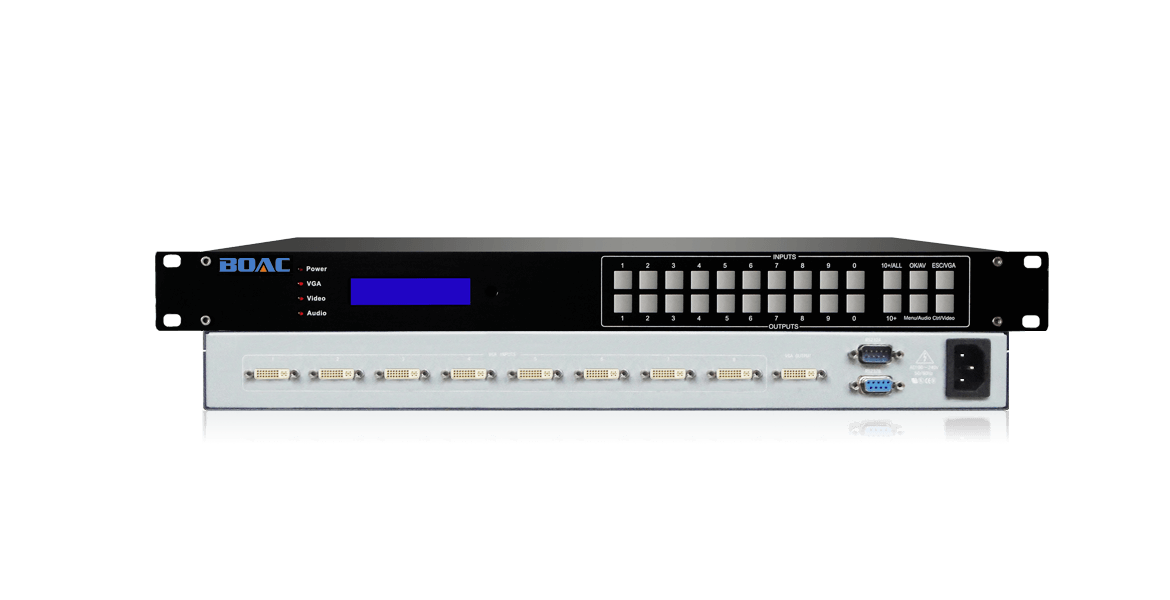

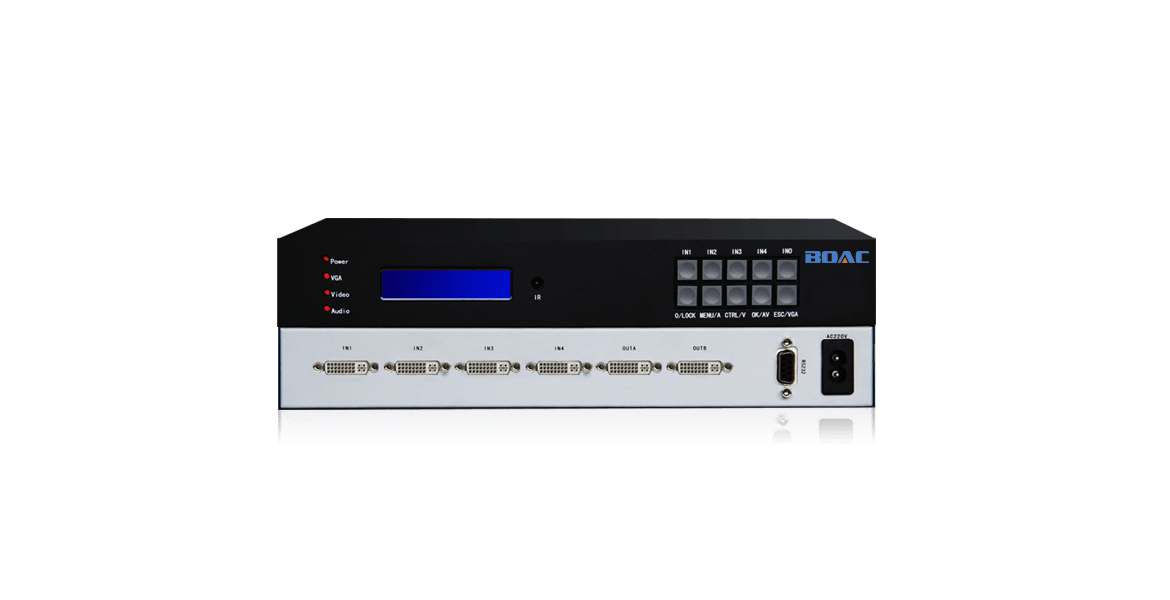

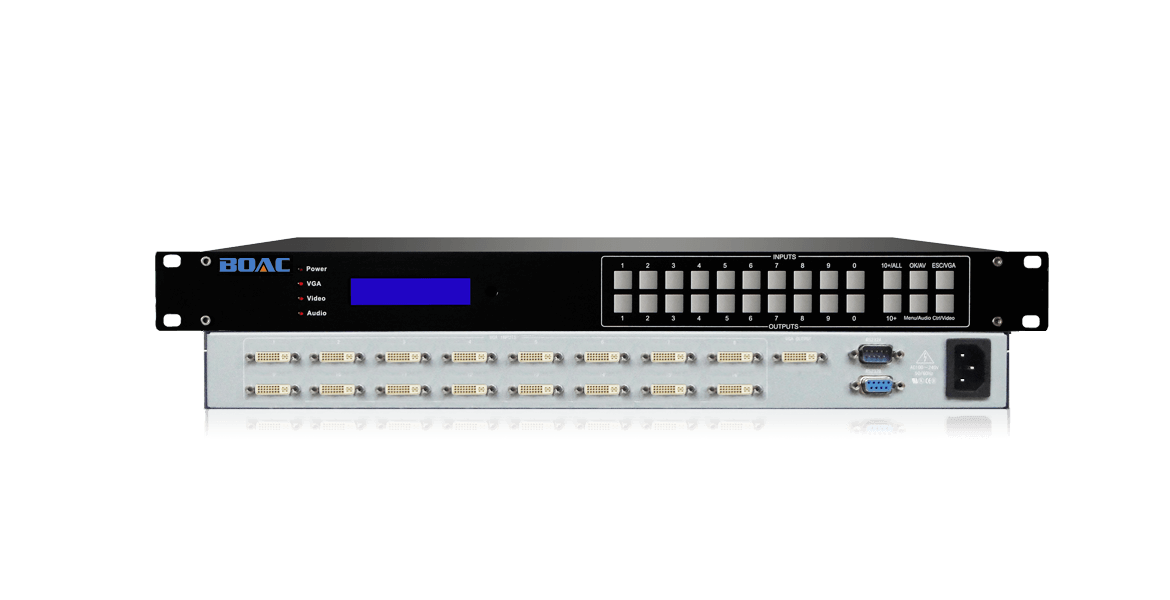

支持2/4/8/16/32/64路DVI信號作為輸入。(32路以上需定制)

輪巡與自動切換功能

自帶輪巡功能，可設置輪巡開關、輪巡時間與輪巡通道；用戶自定義方案儲存與調用；

高清分辨率

支持分辨率高達 1920x1080P 的計算機視頻；

多種管理方式

支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲；

用戶自定義方案儲存與調用

提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；

IP地址對進行控制

可以通過控制服務器IP地址對進行控制。

產品參數

基本參數：

帶寬(速率)　　　　　　　　　　　　　　　　4.95Gbps滿載
亮色度干擾　　　　　　　　　　　　　　　-55dB@5Mhz
微分相位　　　　　　　　　　　　　　　　0.05o(RL=150Ω)
微分增益　　　　　　　　　　　　　　　　0.05%(RL=150Ω)
最大傳播延時　　　　　　　　　　　　　　　5ns(±1ns)
切換速度　　　　　　　　　　　　　　　　　≤100ns

信號接口：

信號類型　　　　　　　　　　　　　　　　　DVI-D全數字T.M.D.S信號
信號接口　　　　　　　　　　　　　　　　　DVI-I母口
支持分辨率　　　　　　　　　　　　　　　　1080P
信號強度　　　　　　　　　　　　　　　　　T.M.D.S：800mVp_p
均衡延長能力　　　　　　　　　　　　　　　不小于50m /24AWG ( 1080P60 )
輸出驅動能力　　　　　　　　　　　　　　　不小于7m /28AWG ( 1080P60 )

控制類型：

控制方式　　　　　　　　　　　　　　　　　面板、遙控、軟件
面板按　　　　　　　　　　　　　　　　　　觸點
控制接口　　　　　　　　　　　　　　　　　RS-232(DB9)
波特率與協議波特率　　　　　　　　　　　　9600
數據位　　　　　　　　　　　　　　　　　　8位
停止位　　　　　　　　　　　　　　　　　　1位，無奇偶校驗位
串行控制口結構　　　　　　　　　　　　　　2=TX，3=RX，5=GND
TCP/ IP 接口　　　　　　　　　　　　　　　RJ45
網絡控制協議　　　　　　　　　　　　　　　UDP;TCP/IP

產品規格:

電源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作溫度　　　　　　　　　　　　　　　　 0℃-50℃
相對環境濕度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　桌面式/標準機架式1-4U
