二、顯示系統的組建

2.1 顯示系統的組成

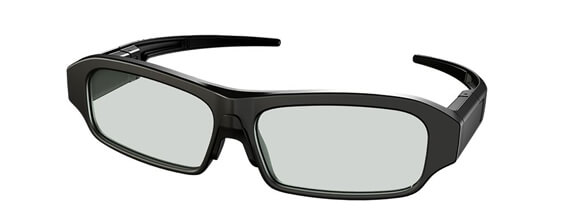

主動立體投影設備、主動立體融合設備、射頻同步發射設備、主動立體眼鏡設備、吊架、線纜輔材等設備組成。

2.2 顯示系統方案設計

方案中采用NEC P502HL+3D投影機，3通道主動立體融合，實現2D、3D顯示效果。

NEC P502HL+投影機：全高清分辨率帶來細致精準的畫面顯示，圖像顯示細膩清晰。 采用了雙色輪激光熒光體技術，實現色彩鮮艷的畫面。激光光源 能實現高達20000小時的超長壽命，支持7×24小時連續工作，亮度衰減 小并且支持亮度無極調整(16%-100%)、激光光源采用多模組結構， 無黑屏風險，更加穩定可靠。

NEC P502HL+投影機成像比例為16:9，最佳分辨率1920*1080P@60Hz。

●根據客戶需求，我們采用兩通道主動立體融合投影方式實現2D、3D效果展示。
●投影幕高4米，寬20.35米；
●單臺投影機顯示分辨率為1920x1080，16：9；
●所以單臺投影機投影面積為4x7.11米，通過三通道投影融合顯示；
●最終顯示畫面為7x20.35米；
●融合器大小為5.1米，為單屏的41%；
●全屏顯示分辨率為：5760x1080。

三、 顯示系統方案說明

3.1 顯示系統應用方式

信號處理設備：BOC-CR0203M主動立體融合處理器可在本機播放主動立體片源，通過投影設備以開窗口或全屏的方式顯示在顯示幕上。

信號處理設備：BOC-CR0203M主動立體融合處理器在顯示3D信號的同時，還可以開啟2D窗口，實現2D影片、3D影片的同屏顯示,全屏切換顯示。

3.2 顯示系統應用優勢

3.21 顯示系統應用優勢

對于3D顯示系統應用而言主要分為主動式和被動式兩種實現方式，主動立體融合顯示系統配置較為簡單，與常規融合系統相當，更易用于展館進行使用；比較主動立體融合顯示系統較為復雜的被動立體顯示方式，不但增加投影設備，并且增加播放處理設備，因此不易應用于展館中的使用。

被動立體的主要技術特征：雙倍的投影機、配置偏振光片及眼鏡、配置偏振屏幕、左右眼單獨播放的融合器。

主動立體的主要技術特征：同步發射器及快門式眼鏡、支持120HZ輸出的融合器、支持120 HZ投影機。

3.2.2 系統顯示優勢

主動立體融合處理器作為信號源處理的終端，同時具備多種顯示模式的顯示功能，既可以播放全屏3D影片、又可以播放全屏2D影片，并且2D和3D影片可任意切換，同屏顯示。

●全屏2D、3D顯示快速切換，提供更多顯示方式；
●多窗顯示，直觀方案對比，更好的滿足于工業制造、城市測繪等展館多信息顯示需求；
●借助混合顯示2D和3D像窗口引導參觀者快速理解復雜概念；
●兼容各類仿真系統實現圖像交互；

3.2.3 顯示效果優勢

通過無需像素疊加就可實現立體信號的主動立體顯示技術，可以顯示更加清晰、立體效果更強的顯示效果；

3.2.4 觀看范圍優勢

被動立體投影的原理是利用偏正光來實現，并且對屏幕要求較高（屏幕增益在1.8左右），這就對觀看者的觀看角度和視角有很大的限制；

采用RF無限射頻同步技術的主動立體顯示系統，對屏幕沒有很高的要求，具備更加廣泛的觀看范圍，在投影幕前任意點都可以觀看立體效果較強的影片；

3.3.5 多模式顯示優勢

通過圖層畫中畫顯示技術應用，可以實現2D、3D串口同屏顯示功能；

由于系統采用主動立體顯示技術，無需偏振光設備，并且通過窗口畫中畫顯示技術，完全可以實現2D\3D相互切換功能；

3.3.6 顯示亮度優勢

由于立體顯示技術的種類非常多，大部分還在實驗室中，目前投入應用比較多的是分色、分光、分時和光柵4種技術；但是最終顯示亮度衰減問題依然存在：被動立體：

衰減至少50%

主動立體（DLP LINK）：衰減至少60%

由于BOC-CR0203M主動立體融合器采用的是NV Vision的立體顯示技術，只需要投影設備支持120Hz的刷新率輸出就可以實現立體顯示，無需開啟DLP LINK立體選項，因此不會造成投影顯示畫面的亮度衰減，但通過眼鏡進行同步后，也會有20%-30%亮度衰減問題，但是衰減率大大小于以上立體技術。
